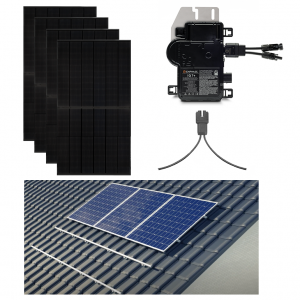

Tongwei Solar Full Black N-Type Bifacial Dual Glass 7040 Wp 16x 440 Wp 3-fase Enphase micro omvormers|schuindak opstelling|Compleet pakket

TW Solar 440Wp Full Black N-Type Bifacial Dual Glass

Het TW Solar 440Wp BF N-Type Bifacial Dual Glass 48HC 1500V NI is een bifacial all black paneel met N-type cellen en DualG-technologie dat energie opwekt aan beide zijden. Afhankelijk van het daktype kan een extra opbrengst worden gegenereerd van 5-15%. Het beschikt over een vermogen van 440W en een robuust ontwerp dat bestand is tegen extreme weersomstandigheden. Het bedrijf Tongwei Solar, ook bekend als TW-Solar is opgericht in 1988. Het bedrijf Tongwei Solar is een van de grootste kristallijn silicium zonnecellen fabrikanten ter wereld. TW Solar heeft de Tier 1 status, waarmee ze behoren tot de top 2% van zonnepaneelfabrikanten die voldoen aan de hoogste kwaliteitsnormen. TW Solar biedt 25 jaar fabrieksgarantie en een vermogensgarantie van 30 jaar. .

• Type paneel: Dual Glass N-Type
• Module efficiency: 22%
• Vermogen: 440 Wp
• Maximum vermogen 506W
• Gehard glas voor- en achterzijde 1.6 mm
• Afmeting module (LxBxH): 1762x1134x30mm
• Gewicht module: 21 kg
• Productgarantie: 25 jaar
• Vermogensgarantie: 87,4% in 30 jaar

Tongwei Solar

Tongwei Solar heeft de afgelopen jaren vooral de focus gehad op het produceren van zonnecellen en zonnepanelen voor andere merken. Sinds 2019 brengt het bedrijf zonnepanelen onder eigen naam uit. TW Solar zonnepanelen voldoen aan de hoogste internationale kwaliteits- en veiligheidsnormen, zoals TUV, UL en CE-certificeringen.

Enphase IQ8AC Micro omvormer

De Enphase IQ8AC Micro Omvormer wordt per zonnepaneel ingezet en op de achterkant gemonteerd. Optimaal rendement, maximale betrouwbaarheid en extreme veiligheid zijn kernpunten van deze micro omvormer. Micro omvormers werken per module. Het voordeel hiervan is dat één falend zonnepaneel of schaduwvorming op één of meerdere panelen niet direct de hele reeks minder doet laten presteren. Bij traditionele omvormers is sprake is van actieve koeling; een bewegend onderdeel. Bewegende delen zijn altijd gevoeliger voor mankementen en zullen daardoor eerder vervangen moeten worden. Micro omvormers ondervinden dit niet en hebben tot zelfs 70% minder onderdelen dan stringomvormers. Omdat omvorming direct bij individuele zonnepanelen plaatsvindt, hebben Enphase micro omvormers een veilige wisselstroomspanning. Dit omdat de spanning per module lager is dan het totaal van een gehele string. Mocht er behoefte zijn de zonnepanelen installatie uit te willen breiden is dit direct mogelijk. Wanneer de micro omvormer binnen de garantietermijn van 25 jaar defect raakt is vervanging hiervan kosteloos.

Enphase toebehoren

Een Enphase micro omvormer systeem bestaat uit een aantal delen;

• * Micro-omvormers: micro-omvormers werken onafhankelijk van elkaar. U haalt daarmee het optimale rendement uit uw systeem.
• * Het Envoy-S communicatiesysteem; via de Envoy-S staat iedere omvormer in verbinding met de monitoring software (Enlighten)
• * Enlighten (software): Enphase Enlighten maakt de werking van het zonne-energiesysteem inzichtelijk.
• * Kabels: plug&play 2,5 mm² stekkers maken de aansluiting op Enphase micro-omvormers eenvoudig en veilig.
• * Accessoires: voor de aansluiting van het systeem zijn framesteunen, verbindingsklemmen en kabelaccessoires beschikbaar.

Enphase monitoring

De Envoy-S, (Metered, single & multi phase) is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en Enphase over en weer. Enerzijds worden gegevens vanaf het PV systeem naar Enphase gestuurd om ze in te kunnen zien via bijvoorbeeld Enphase Enlighten. Anderzijds worden er automatisch systeem- en software updates vanaf Enphase naar de micro-omvormers. Om de monitoring in te kunnen stellen heeft u een Enphase 'Installer account' nodig. Bij het instellen van de monitoring kunt u dit aangeven. U kunt dan gebruik maken van alle functionaliteiten van het monitoring platform. Een particulier account heeft een beperkter functionaliteit. Als u een Installer account heeft levert Enphase service en garantie direct aan u.

Enphase Enlighten

Enphase Enlighten laat alle belangrijke informatie in één oogopslag zien, met de mogelijkheid om dieper in bepaalde gegevens te duiken. Opbrengst, verbruik, eventuele opslag van energie enzovoort.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. WarmteBeheer voorziet het systeem standaard van zwarte eindkappen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo portrait

Deze portrait montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op horizontale rails.

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden (Windzone I). Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen horizontaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. De solarkabels kunnen bovendien eenvoudig in de montagehulp worden geklikt ten behoeve van het kabelmanagement.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. Warmtebeheer voorziet het systeem standaard van zwarte einddoppen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo landscape

Deze landscape montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een maximumlengte van 1800 mm per paneel en met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op verticale rails, behalve wanneer het pakket bestaat uit 1 rij. In dat geval wordt het pakket geleverd op horizontale rails.

Let op; Als u bijvoorbeeld 4 rijen van 3 op horizontale rails wilt monteren, bestel dan 4 maal het pakket van 1x3 panelen!

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden. Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen verticaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. Tijdens het aansluiten van de zonnepanelen kunnen de kabels eveneens in de montagehulp worden geklikt.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. Warmtebeheer voorziet het systeem standaard van zwarte einddoppen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo landscape

Deze landscape montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een maximumlengte van 1800 mm per paneel en met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op verticale rails, behalve wanneer het pakket bestaat uit 1 rij. In dat geval wordt het pakket geleverd op horizontale rails.

Let op; Als u bijvoorbeeld 4 rijen van 3 op horizontale rails wilt monteren, bestel dan 4 maal het pakket van 1x3 panelen!

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden. Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen verticaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. Tijdens het aansluiten van de zonnepanelen kunnen de kabels eveneens in de montagehulp worden geklikt.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. WarmteBeheer voorziet het systeem standaard van zwarte eindkappen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo portrait

Deze portrait montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op horizontale rails.

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden (Windzone I). Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen horizontaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. De solarkabels kunnen bovendien eenvoudig in de montagehulp worden geklikt ten behoeve van het kabelmanagement.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

Clickfit EVO Zelfborende schroef 6,3x32mm per stuk 1003015

2.5mm2 Q Cable voor 60/72 cell 1 module pitch kabels zijn half zo zwaar als de vorige generatie Enphase kabels. Geschikt voor drie fasige installaties. Ze zijn dubbel geïsoleerd en zijn gemakkelijk met elkaar op het dak te verbinden.

Voor einden van kabels die niet worden gebruikt is een afsluitstuk voor Q-Kabel (3PH) nodig. Op deze manier wordt de kabel beschermd voor invloeden van buitenaf. Deze versie is voor driefase kabels.

Het Enphase Q-relais is de overspanningsbeveiliging van de Enphase IQ micro-omvormers. In Nederland is een mechanische afsluiter verplicht voor een micro-omvormer systeem. Deze zijn beschikbaar in de vorm van een relais. Iedere IQ string moet dan ook worden voorzien van een Q-relais. Het Externe Relais voor de IQ - 3PH is geschikt voor 3-fasige PV installaties. Om micro omvormers op 3-fase aan te sluiten is ook een fase koppelaar benodigd. Deze relais functioneert tevens als fase koppelaar. Plaatsing gebeurt in de PVBox of meterkast aan de PV zijde.

Envoy-s Standard; De Enphase Envoy-S, Standard™ communicatie gateway levert zonne-energie productiegegevens aan Enphase Enlighten™ monitoring en analyse software voor uitgebreid, extern onderhoud en beheer van het Enphase Systeem. Met meerdere voedings- en aansluitingsopties zorgt Envoy-S Standard voor de grootste flexibiliteit bij de installatie. Enphase stelt voor particulieren een account beschikbaar voor monitoring met een beperkte functionaliteit. Neem voor registratie met een uitgebreide functionaliteit contact op met WarmteBeheer.

De Envoy-S, Metered (single & multi phase) is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en Enphase over en weer. Enerzijds worden gegevens vanaf het PV systeem naar Enphase gestuurd om ze in te kunnen zien via bijvoorbeeld Enphase Enlighten. Anderzijds worden er automatisch systeem- en softwareupdates vanaf Enphase naar de micro-omvormers. Met Enphase Enlighten kunnen systeemeigenaren handig en snel belangrijke informatie inzien. De Envoy-S moet verbonden zijn met het internet om gegevens te rapporteren, hier zijn verschillende opties voor: geïntegreerde wifi, ethernet, Enphase Mobile Connect (niet meegeleverd) of PLC. De Envoy-S Metered biedt dezelfde functionaliteiten als de ook verkrijgbare Envoy-S Standard maar heeft nog een aantal extra functionaliteiten. Ten eerste is de Metered voorbereid op het aansluiten van Enphase accu (zonnepanelen batterij). Een ander groot voordeel is dat de Metered naast de opbrengst monitort ook het energieverbruik in de woning registreert. U heeft zo een totaal overzicht van het energieverbruik in uw woning. Enphase stelt voor particulieren een account beschikbaar voor monitoring met een beperkte functionaliteit. Neem voor registratie met een uitgebreide functionaliteit contact op met WarmteBeheer.
